组合式屋顶通风器

组合式屋顶通风器

型    号: DBZT型(ZDZT)
报    价: 1500
更新时间:2016-07-10

组合式屋顶通风器,是我厂研制的新一代通风产品,该产品在气流组织上进行了多工况优化实验,在结构上进行了多次改进,已改原来的角形结构为流线结构,从而达到了国际水平,是高热厂房自然通风的理想装置。

DBZT型(ZDZT)组合式屋顶通风器的详细资料:

DBZT(ZDZT)型组合式屋顶通风器

概述
     组合式屋顶通风器,是我厂对国内外同类产品进行了深入的研究的基础上,研制的新一代通风产品,该产品在气流组织上进行了多工况优化实验,在结构上进行了多次改进,已改原来的角形结构为流线结构,从而达到了国际水平,是高热厂房自然通风的理想装置。

      具有排风阻力小的突出优点,内外空气流动状态zui佳,承受风压能力强,是性能良好的自然通风设备。具有良好的防雨、防雪及避风性能意风向不会影响通风器的排风效果。

    喉部设有电动阀板,开启灵活,关闭严密,。夏季开启,起导流作用;冬季关闭,保证采暖系统正常运行。如厂房湿度较大,通风器喉部阀板和喉部护板则采取保温措施,防止结露。

    具有结构合理,性能优越,外形美观的特点,是理想的节能通风装置,该产品已被广泛用于电力、冶金、机械、化工、轻工、电子等部门的车间通风。

    DBZT型屋顶通风器主要有以下几部分组成:通风器架、挡雨板、阀板、及电动开关机构、排水沟、泛水板、外围护板等。
    DBZT型屋顶通风器采用电动开启机构,开启机构由电动机、减速机、传动机构等组成。
部件及材质

  护    板:彩色压型钢板
  挡 雨 板:压型钢板
  脊    瓦:压型钢板
  排 水 沟:压型钢板
  泛 水 板:彩色压型钢板
  钢    架:热浸锌空腹钢
  阀    板:复合压型板

DBZT型屋顶通风器型号表示方法

例:DBZT-30-90即表示DBZT型屋顶通风器,喉口尺寸3000㎜,全长90m。

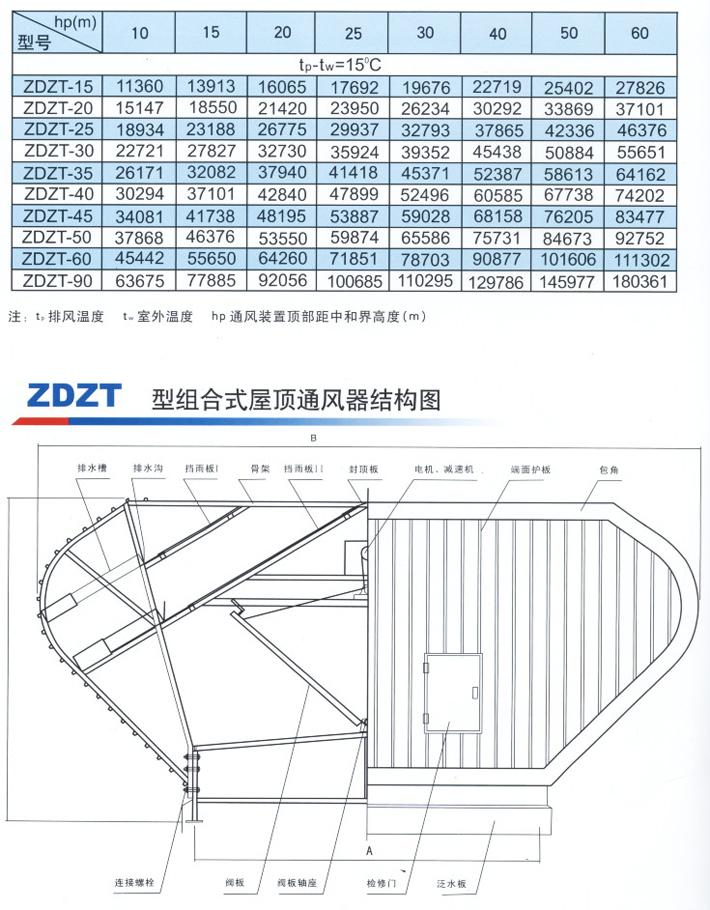

DBZT型屋顶通风器性能
根据自然通风计算公式,排风量按如下方法计算:
即:G=f·μ[2g·ρp·hpρw –ρnp]0.5×3600
式中: G ――通风装置的排风量,㎏/h;
       f ――通风装置的喉口面积,㎡;
       g ――重力加速度,m/s2;
       ρp -排风空气容重,㎏/m3;
       ρw -室外空气容重,㎏/m3;
       ρnp-室内平均空气容重,ρnp=0.5(ρp +ρw),㎏/m3;
       hp ――通风装置顶部距中和界高度,m;
       μ――通风装置流量系数(μ=0.85)。
